主跨與次級掛展展覽骨架與展示接口

NL Footprint in 751 D-Park

腳手架和木板在舊廠房內形成三維展覽迴路,把荷蘭建築在中國的作品與現場活動交疊。

選案理由

可研究統一主架、可掛的次級材料,以及保留舊廠房閱讀的方式。

實景與可核實圖紙

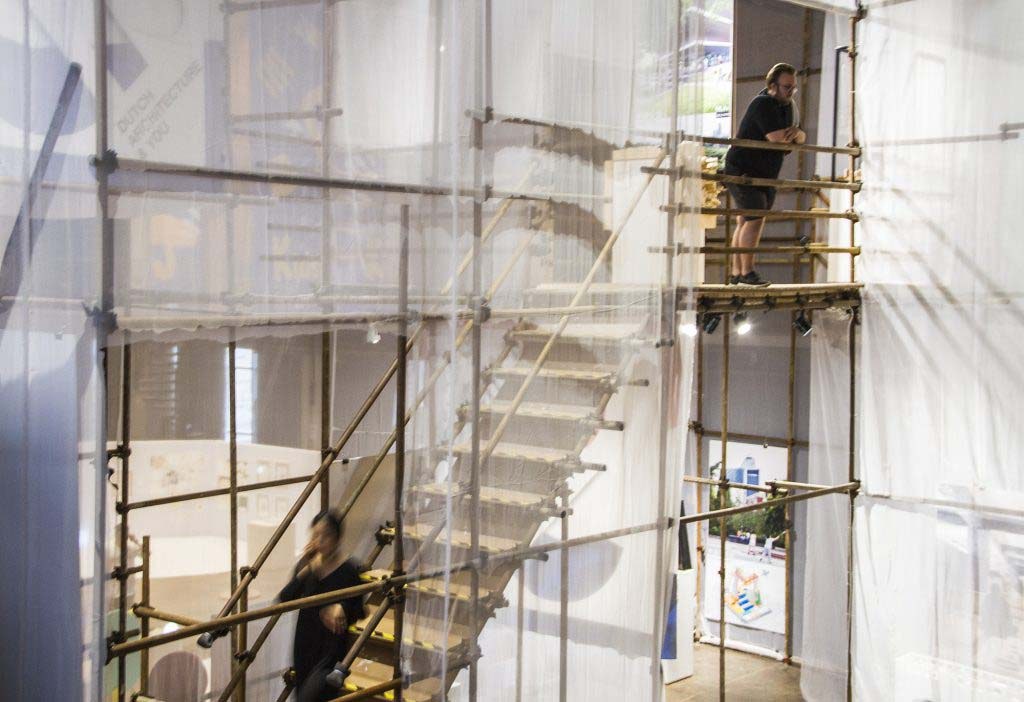

NL Footprint in 751 D-Park — 腳手架形成多高度展示
Photo · 腳手架形成多高度展示 · 來源 ↗ · 署名: maison h 來源提供;個別攝影者 Unknown

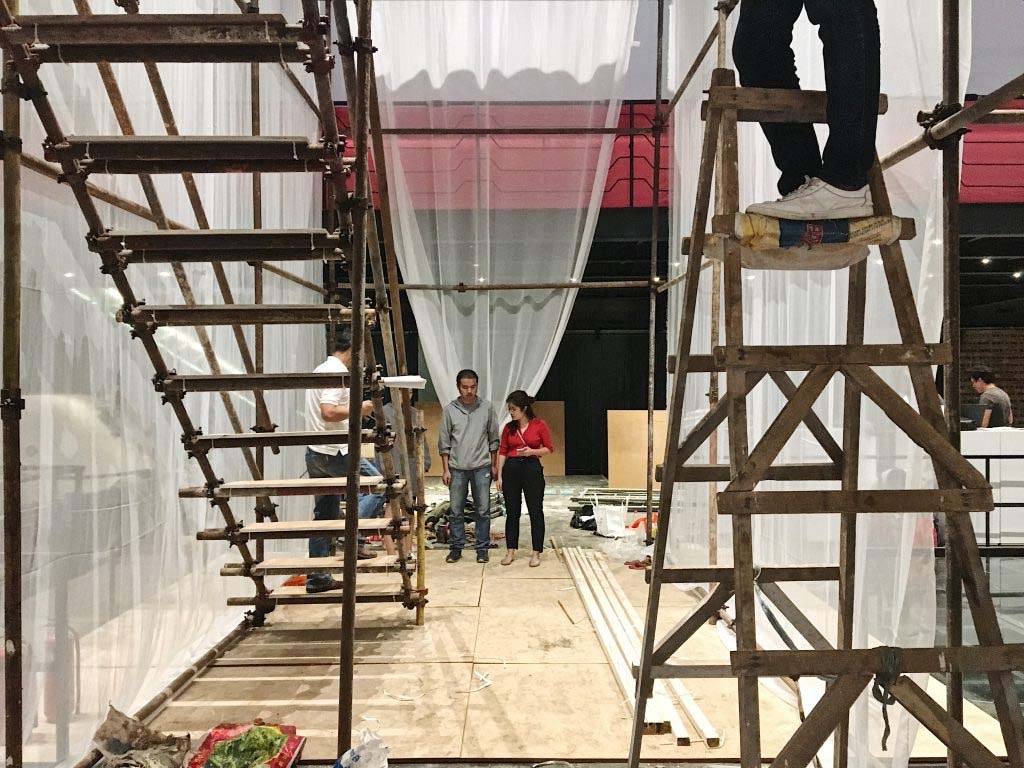

NL Footprint in 751 D-Park — 舊廠房內的輕框架
Photo · 舊廠房內的輕框架 · 來源 ↗ · 署名: maison h 來源提供;個別攝影者 Unknown
NL Footprint in 751 D-Park — 平台與通行空間
Photo · 平台與通行空間 · 來源 ↗ · 署名: maison h 來源提供;個別攝影者 Unknown

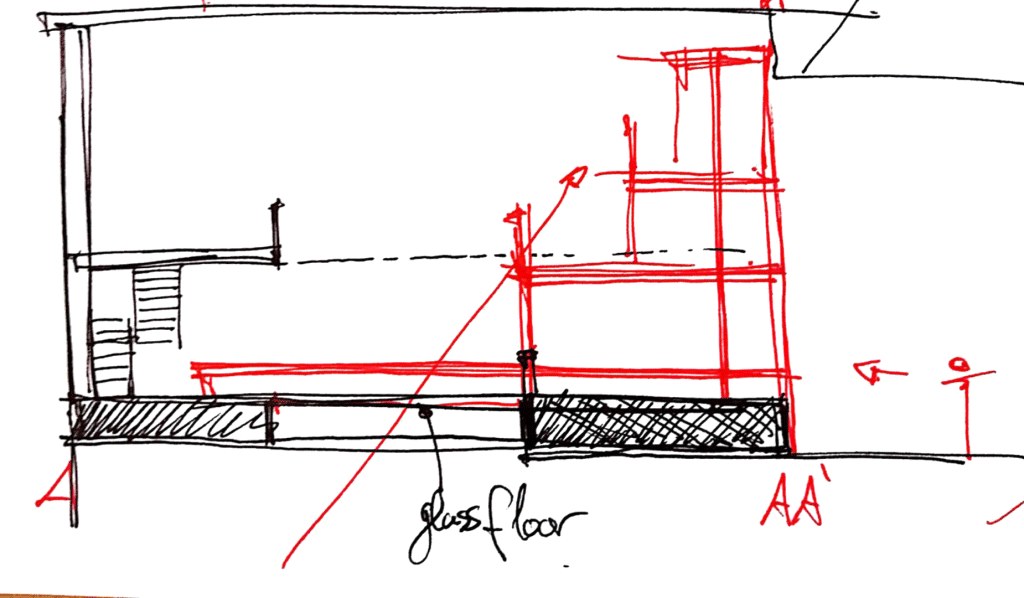

NL Footprint in 751 D-Park — 剖面構思草圖
Section · 剖面構思草圖 · 來源 ↗ · 署名: maison h 來源提供;個別攝影者 Unknown

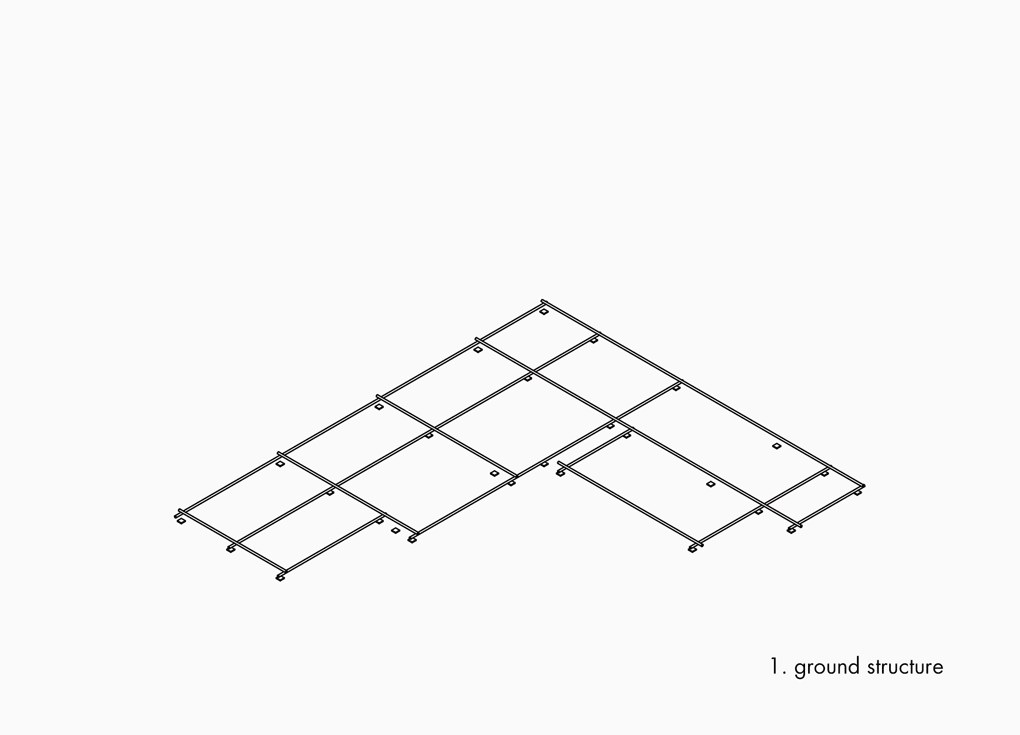

NL Footprint in 751 D-Park — 結構組裝次序動畫
Diagram · 結構組裝次序動畫 · 來源 ↗ · 署名: maison h 來源提供;個別攝影者 Unknown

主次結構、接口與使用

  • Reported 主體由腳手架、木、布和照明組成,依原廠房尺寸建立展覽路徑。
  • Reported 掛布、圖文及投影附著於骨架,木板另構成平台與行走面。
  • Reported 設計以三維迴路及不同高度的視點呈現十個實際建成項目。
  • Reported 設計方說明拆展後材料回收再用;具體回收率未公布。

青島轉用推論

  • Inferred 讓青島主架跨越入口並沿庭院延展,次級展面可在同一系統內伸縮。
  • Inferred 借用交疊視線與布幕,而非直接增加高架步道。
